介绍

这篇博文是一个由三部分组成的系列中的第一篇，描述了在尝试在 WoW64 应用程序（在 64 位 Windows 平台上运行的 32 位进程）中挂接本机 NTDLL 时必须克服的挑战。正如 许多其他来源所记录的那样，WoW64 进程包含两个版本的 NTDLL。第一个是专用的 32 位版本，它将系统调用转发到 WoW64 环境，在那里它们被调整以适应 x64 ABI。第二个是原生 64 位版本，由 WoW64 环境调用，最终负责用户模式到内核模式的转换。

由于挂接 64 位 NTDLL 的一些技术困难，大多数与安全相关的产品在此类过程中仅挂接 32 位模块。唉，从攻击者的角度来看，在一些众所周知的技术的帮助下，绕过这些 32 位钩子和它们提供的缓解措施是相当微不足道的。尽管如此，为了调用系统调用并执行各种其他任务，这些技术中的大多数最终都会调用 NTDLL 的本机（即 64 位）版本。因此，通过挂接本机 NTDLL，端点保护解决方案可以更好地了解进程的操作，并在一定程度上增强对绕过的弹性。

在这篇文章中，我们将介绍将 64 位模块注入 WoW64 应用程序的方法。下一篇文章将仔细研究其中一种方法，并深入探讨处理 CFG 感知系统所需的一些调整的细节。本系列的最后一篇文章将介绍为了挂接 64 位 NTDLL 而必须应用于现成的挂钩引擎的更改。

当我们开始这项研究时，我们决定将精力主要集中在 Windows 10 上。我们介绍的所有注入方法都在多个 Windows 10 版本（主要是 RS2 和 RS3）上进行了测试，如果在较旧的 Windows 版本上使用，可能需要略有不同的实现。

注射方法

将 64 位模块注入 WoW64 应用程序一直是可能的，尽管这样做时需要考虑一些限制。通常，WoW64 进程包含很少的 64 位模块，即本机ntdll.dll和构成 WoW64 环境本身的模块：wow64.dll、wow64cpu.dll 和 wow64win.dll。遗憾的是，常用的 Win32 子系统 DLL（例如 kernelbase.dll、kernel32.dll、user32.dll 等）的 64 位版本未加载到进程的地址空间中。强制进程加载这些模块中的任何一个都是可能的，尽管有些困难和不可靠。

因此，作为我们成功和可靠注入的第一步，我们应该剥离除本机 NTDLL 之外的所有外部依赖项的候选模块。在源代码级别，这意味着对更高级别的 Win32 API（如 VirtualProtect（））的调用必须替换为对其本机对应项的调用，在本例中为 NtProtectVirtualMemory（）。还需要其他改编，并将在本系列的最后一部分详细讨论。

图 1 – 仅具有单个导入描述符 （NTDLL） 的简约 DLL

在创建符合这些限制的 64 位 DLL 后，我们可以继续查看一些可能的注入方法。

劫持wow64log.dll

正如 Walied Assar 之前发现的那样，在初始化时，WoW64 环境会尝试直接从 system32 目录加载名为 wow64log.dll 的 64 位 DLL。如果找到此 DLL，它将被加载到系统中的每个 WoW64 进程中，因为它导出一组特定的、定义良好的函数。由于 wow64log.dll 目前没有随 Windows 零售版本一起提供，因此这种机制实际上可以被滥用为一种注入方法，只需劫持此 DLL 并将我们自己的版本放在 system32 中即可。

图 2 – ProcMon 捕获显示 WoW64 进程尝试加载wow64log.dll

这种方法的主要优点在于其简单性——注入模块所需的只是将其部署到上述位置，然后让系统加载器完成剩下的工作。第二个优点是加载此 DLL 是 WoW64 初始化阶段的合法部分，因此所有当前可用的 64 位 Windows 平台都支持它。

但是，此方法存在一些可能的缺点：首先，名为 wow64log.dll 的 DLL 可能已经存在于 system32 目录中，即使（如上所述）默认情况下它不存在。其次，此方法几乎不提供对注入过程的控制，因为对 LdrLoadDll（） 的底层调用最终由系统代码发出。这限制了我们从注入中排除某些过程、指定何时加载模块等的能力。

天堂之门

通过简单地发出对 LdrLoadDll（） 的调用，而不是让内置的系统机制代表我们调用它，可以实现对注入过程的更多控制 。实际上，这并不像看起来那么简单。正如人们可以正确地假设的那样，32 位图像加载器将拒绝任何加载 64 位图像的尝试，从而停止此操作过程。因此，如果我们想将原生模块加载到 WoW64 进程中，我们必须以某种方式通过原生加载器。我们可以分两个阶段来完成此操作：

  1. 获得在目标进程中执行任意 32 位代码的能力。

  2. 构建对 64 位版本的 LdrLoadDll（） 的调用，并将目标 DLL 的名称作为其参数之一传递。

鉴于能够在目标进程的上下文中执行 32 位代码（存在多种方法），我们仍然需要一种可以自由调用 64 位 API 的方法。一种方法是利用所谓的“天堂之门”。

“Heaven's Gate”是一种技术的常用名称，它允许 32 位二进制文件执行 64 位指令，而无需通过 WoW64 环境强制执行的标准流程。这通常是通过用户启动的控制传输到代码段0x33来完成的，该代码段将处理器的执行模式从 32 位兼容模式切换到 64 位长模式。

图 3 – 执行 x86 代码的线程，就在它过渡到 x64 领域之前。

跳转到 x64 领域后，直接调用 64 位 NTDLL 的选项变得很容易获得。在漏洞利用和其他潜在恶意程序的情况下，这使他们能够避免命中放置在 32 位 API 上的钩子。但是，对于DLL注入器，这解决了手头的问题，因为它打开了调用64位版本的LdrLoadDll（）的可能性，该版本能够加载64位模块。

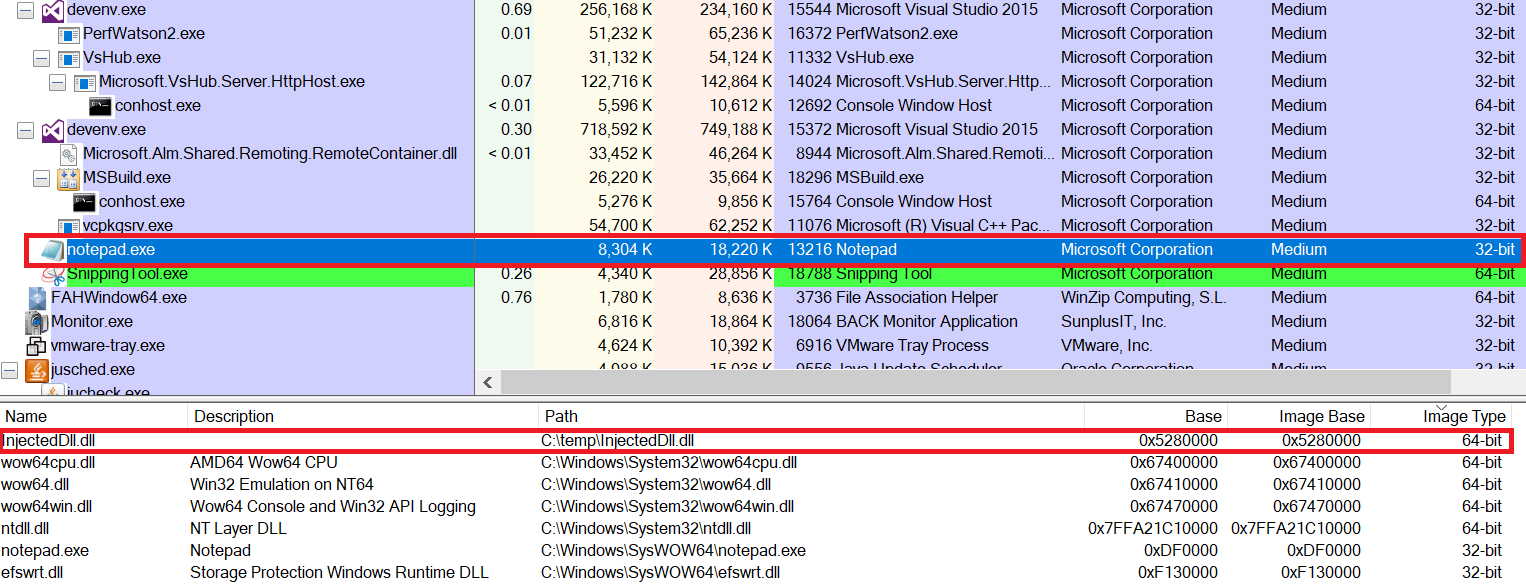

图4 -出于演示目的，我们使用Blackbone库成功地将64位模块注入到使用Heaven's Gate的WoW 64进程中。

我们将不再详细介绍“天堂之门”的具体实现，但好奇的读者可以在这里了解更多。

Injection via APC

由于能够将内核模式驱动程序加载到系统中，我们可以使用的注入方法库显着增长。在这些方法中，最流行的可能是通过APC注入：它被一些AV供应商，恶意软件开发人员广泛使用，甚至可能被CIA使用。

简而言之，APC（Asynchronous Procedure Call）是一种内核机制，它提供了一种在特定线程的上下文中执行自定义例程的方法。调度后，APC 会异步转移目标线程的执行流以调用所选例程。

APC 可分为两种主要类型之一：

  1. 内核模式 APC：APC 例程最终将执行内核模式代码。它们进一步分为特殊的内核模式 APC 和普通内核模式 APC，但我们不会详细介绍它们之间的细微差别。

  2. 用户模式 APC：APC 例程最终将执行用户模式代码。仅当拥有用户模式 APC 的线程变得可告警时，才会调度用户模式 APC。这是我们将在本节其余部分处理的 APC 类型。

APC 主要由系统级组件用于执行各种任务（例如促进 I/O 完成），但也可以用于 DLL 注入目的。从安全产品的角度来看，从内核空间注入 APC 提供了一种方便可靠的方法，可以确保将特定模块加载到（几乎）整个系统中的每个所需进程中。

对于 64 位 NT 内核，负责初始调度用户模式 APC（对于本机 64 位进程以及 WoW64 进程）的函数是从本机 NTDLL 导出的 KiUserApcDispatcher（） 的 64 位版本。除非 APC 颁发者另有明确请求（通过 PsWrapApcWow64Thread（）），否则 APC 例程本身也将执行 64 位代码，因此能够加载 64 位模块。

通过 APC 实现 DLL 注入的经典方法围绕着使用所谓的“适配器 thunk”。适配器 thunk 是写入目标进程的地址空间的与位置无关的代码的简短片段。它的主要目的是从用户模式 APC 的上下文加载 DLL，因此它将根据 KNORMAL_ROUTINE 规范接收其参数：

图 5 – 用户模式 APC 过程的原型，取自 wdm.h

从上图可以看出，KNORMAL_ROUTINE 类型的函数接收三个参数，其中第一个参数是 NormalContext。与 WDM 模型中的许多其他“上下文”参数一样，此参数实际上是指向用户定义结构的指针。在我们的例子中，我们可以使用此结构将以下信息传递到 APC 过程中：

  1. 用于加载 DLL 的 API 函数的地址。在 WoW64 进程中，这必须是本机 LdrLoadDll（），因为 kernel32.dll 的 64 位版本 不会加载到进程中，因此无法使用 LoadLibrary（） 及其变体。

  2. 我们希望加载到进程中的 DLL 的路径。

一旦 KiUserApcDispatcher（） 调用了适配器 thunk，它就会解压缩 NormalContext，并使用给定的 DLL 路径和其他一些硬编码的参数对提供的加载程序函数发出调用：

图 6 — 设置为用户模式 APC 目标的典型“适配器 thunk”

为了利用这种技术，我们编写了一个标准的内核级 APC 注入器，并对其进行了修改，以支持将 64 位 DLL 注入到 WoW64 进程中（如附录 A 所示）。尽管很有希望，但当尝试将我们的 DLL 注入任何 CFG 感知的 WoW64 进程时，该进程因 CFG 验证错误而崩溃。

图7 — 尝试调用适配器thunk导致的CFG验证错误

下一篇：

在下一篇文章中，我们将深入研究 CFG 的一些实现细节，以帮助理解这种注入方法失败的原因，并提出几种可能的解决方案来克服这一障碍。

附录

附录 A – 带有适配器 thunk 的 APC 注入的完整源代码
